Kirjeldus

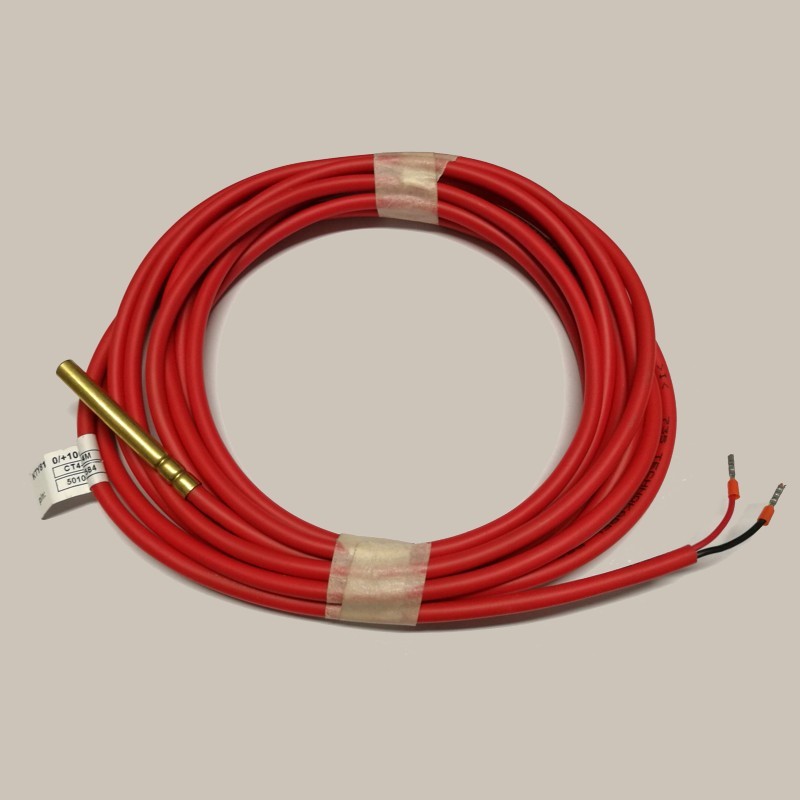

Pelletipõleti temperatuuriandur KIPI CT4 3m (tuntud ka kui põletiandur, CT4 andur või katlatemperatuuri andur) on pelletipõleti juhtautomaatika võtmekomponent. Mõõdab katla veetemperatuuri ja edastab signaali juhtseadmele (ecoMAX, EM, Plum), mis reguleerib pelleti-teo kiirust ja põletivõimsust.
Tehnilised andmed
- Mudel: KIPI CT4 3m (saadaval ka 5 m, välis-temperatuuri CT4-P)
- Temperatuuri vahemik: 0–95 °C
- Täpsus: ±0,5 °C
- Kapillaari pikkus: 3 m
- Andurtüüp: NTC 10 kΩ või PT1000 (vastavalt põleti juhtseadmele)
- Kaitseaste: IP44
Sobivad juhtseadmed
- Plum ecoMAX 860P, 860P2, 920, 920NTC
- EM 860P, EM 920 NTC
- Plum ecoSTER
- Muud KIPI juhtseadmed
Millal andurit vahetama?
- Temperatuur ei muutu ekraanil — juhtseade näitab fikseeritud või “—” väärtust
- Ebaloogiline temperatuur (nt -99 °C, 999 °C)
- Katel ei reguleeri võimsust korrektselt — põleti kas sõidab maksimumil või seisab
- Kapillaari kaabel on nähtavalt kahjustatud
- Ennetavalt iga 8–10 aasta tagant
Paigaldus
- Leia katla temperatuuri-anduri hülsi (tüüpiliselt katla korpuses, 1/2″ keere)
- Lahuta vana anduri elektri-ühendus juhtseadmest
- Tõmba vana andur hülsist välja
- Paigalda uus andur — kapillaari element sisestatakse hülsi täies pikkuses
- Ühenda 2-juhe juhtseadme klemmidele (NTC/PT märkimine klemmides)
- Testi — käivita katel, kontrolli, et temperatuur muutub ekraanil realajas
CT4 3m vs 5m — kumba valida?
- CT4 3m (see toode) — standardpikkus, juhtseade katla lähedal
- CT4 5m — juhtseade paigaldatud kaugemale (nt teises ruumis)
- Kapillaari ei tohi lühendada — kui juhtseade on lähemal, painutage lihtsalt ülejääk kokku
Paigaldusgarantii 2 aastat. Soetuppa paigaldab anduri ja kontrollib juhtautomaatika kalibreerimise.
